MEMBANGUN GATEWAY DENGAN ROUTER MIKROTIK.

Assalamualaikum wr wb. Selamat datang di blog Ahmad kurnia,semoga anda dalam keadaan sehat waafiat. 20 September 2012.



S          1.Setelah  pc  terkoneksi  dengan  mirotik  routerboard
               ,buka aplikasi browser ketik IP mikrotik defaulnya yaitu 192.168.88.1.


2           2.  Kemudian akan muncul tampilan router configurasi,klick winbox.


3          3. Download winbox tersebut.


4          4. Selanjutnya open folder winbox tersebut dan aktifkan winboxnya.

5           5. Muncul tampilan mikrotik winbox loader,klick titik-titik.
                 seperti gambar di bawah ini dan klicxk IP address  mikrotik tersebut.


          6. Kemudian klick connect.

7            Tunggu selesai connecting.

8         7.  Setelah selesai connecting ,akan muncul tampilan router mikrotik,
               hapus configurasi default mikrotik tersebut  dengan klick Remove Configurasi.

9         8. Setelah itu klick new terminal.dan ganti nama system dan buat password agar  tidak terlalu
               mudah di bajak orang lain,dengan menulis perintah.

·         Untuk menganti nama system : system identity set name=pakau(nama yang anda ingin)
·         Untuk ubah password : uset set admin password=pakau(password yang anda ingin)

         10.   Kemudian cek NIC yang terhubung dengan menulis perintah : interface print.

          11.   Hidupkan kedua NIC tersebut dengan perintah seperti gambar berikut.

           12.   Ganti nama kedua NIC yang terhubung dengan menulis perintah seperti gambar berikut.

           13.    Cek kembali apakah NIC tersebut sudah tertukar namanya.
             Dengan menulis perintah : interface Ethernet print.

          14.   Karena saya mengunakan NIC yang  pertama untuk jaringan WAN.
          Ganti IP Adderssnya seperti  pada gambar di bawah ini.

            (Tergentung jaringan yang di pakai).
           15.   Kemudian IP Adderss LAN nya tergantung kita ingin membuat berapa banyak yang bias terkoneksi
                  ,di sini saya buat hanya 6 IP yang bisa tekobeksi,lihat gambar berikut.

          16.   Cek kembali apakah IP nya sudah tertukar.
           Dengan perintah : ip address print.
           Seperti gambar berikut.

           17.   Sekarang kita cek IP route atau gateway dari mikrotik kita apakah sudah ada.
           Dengan menulis perintah : ip route print.

           18.   Karena masih belum ada sekarang kita tambahkan.seperti gambar berikut.

            (Tergantung jaringan ynag di pakai).
           19.   Cek kembali apakah IP route atau gateway dari mikrotik sudah ada.
      Dengan menulis perintah : ip route print.

20.Kemudian membuat DNS nya.seperti pada gambar berikut.

21.   Agar Client dapat mengakses internet perlu firewall src-nat seperti di bawah ini.

22.   Kemudain lakukan tes jaringan apakah sudah terhubung.
Dengan ping ke IP Local router(gateway client)

Dengan ping ke IP route(gateway dari router mikrotik)

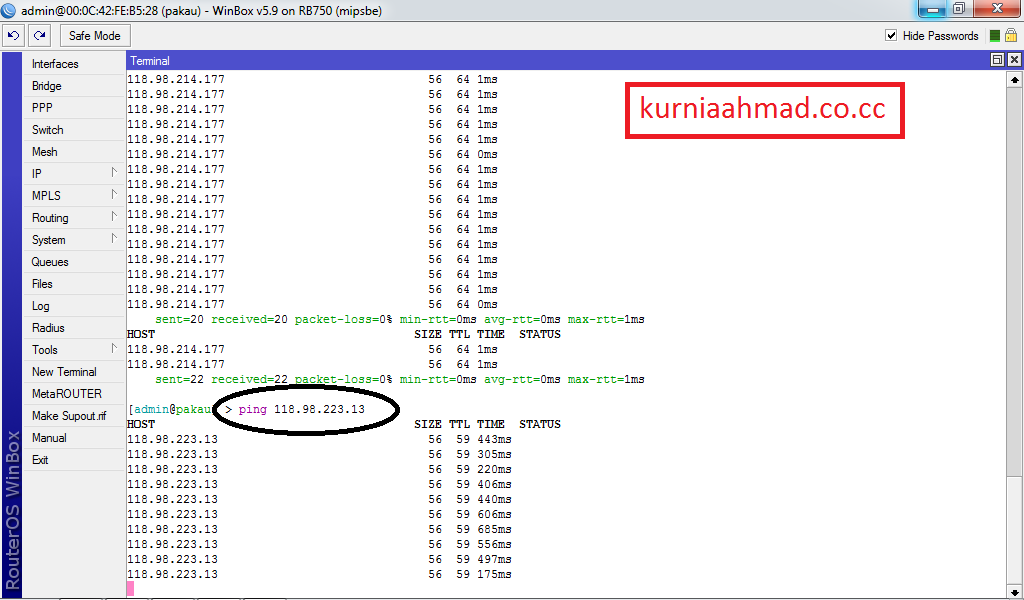

Dengan ping ke IP DNS Servers.

23.   Kemudian tes ke sebuah PC yang terhubung.
Ubah IP address PC tersebut.
·         Open network and sharing center.
·         Clik change adapter setting.

·         Klick kanan local area network,klick properties.

·         Klick internet protocol TCP/IP versi 4.

·         Lalu masukkan IP address sesuai yang kita setting tadi.

24.   Dan berhasil.


 semoga artikel yang saya tulis bermanfaat bagi saya dan anda ynag membacanya.
